Подробная информация о продукте:
|
| Размер: | 56*46mm | Температура: | регулировать |
|---|---|---|---|
| Серия: | соответствующий для 4s к 7s | OEM: | Добро пожаловать |
| Высокий свет: | доска предохранения от батареи лития 10S 36V,Доска предохранения от батареи лития BMS,Ион BMS PCB Li |
||
PCM балансера батареи Li-иона BMS PCB доски предохранения от батареи лития BMS 10S 36V 15A 20A 35A
10S 50A 36V PCM/PCB/BMS для Li-полимера LiNCM Li-иона блока батарей 18650 лития 3.7V
Pcm Pcb Bms батареи лития 10S 36V 37V 15A
PCM PCB Li-иона BMS предохранения от d 10S 36V 15A силы лития
4 до 10 предохранение от силы лития строки 36V 37V 42V
Начислите, над разрядкой, над предохранением от течения и короткого замыкания
Такой же гаван разряд тока 15A
С теплоотводом и кабелем 300mm
Данные:
|
Основное вещество |
FR-4 |
|
Медная толщина |
2OZ/1OZ |
|
Минимальн Отверстие Размер |
0.8mm |
|
Минимальная линия ширина |
10/10mil |
|
MIN. интервал между строками |
10/10mil |
|
Поверхностная отделка |
HASL |
|
Тип доски |
двухсторонние доски |
|
Использование |
Блок батарей lipo иона Li |
|
Порт |
такие же или deperate |
|
Размер |
56*46mm |
|
Цвет |
смогите быть подгоняно |
Все функции могут быть выбрать как следовать:
1) Обнаружение выключения (ее можно запереть когда извлекл PCM из блока батарей, для избежания аварий безопасности причиненных потребителями несанкционированной разборкой или заменой)
2) Статистика MOS overtemperature времен защиты (оно может запереть вверх после n приурочивает overtemperature защиту для избежания аварий безопасности причиненных перегрузкой потребителя)
3) Сила на приурочивать (оно может запереть вверх после лет бежать, его n значит что мы может конструировать время замка зависит от срока службы батарей, тогда потребитель не может заменить батареи сами по себе)
4) Считающ времена разряда (он может конструировать замок вверх после n рас обязанность и разрядка, после этого если не может быть конец работы срока службы батарей), то
5) Добавьте зуммер (он может сделать звук для того чтобы напомнить, что потребитель поручил когда батарея хранится в течение длительного времени, напряжение тока слишком низкие должные к саморазряжению защитить батареи)
6) Уникальный ID (уникальный номер ID можно добавить к каждой доске для вычерчивания продукта)
7) Связь UART (сообщение с ПК можно осуществить, к устанавливать и просмотру данные вышеуказанных деталей 1-6 перед доставкой)
8) Функция Bluetooth, тогда вы можете проверить состояние батарей вашим телефоном
Другое преимущество:
Обнаружьте и защитите батарею от начислите, сверх--dicharge, короткое замыкание перегрузок по току
, температура обнаруживая защиту и auotmatically функцию баланса напряжения тока.
Строение с электронными блоками верхнего сегмента (верхним сегментом IC и MOSFET), простая структура
дизайн позволит ему имеет более стабилизированное качественное проведение работы, гибкое применение (его можно использовать для
батарея серии путем выходить некоторые штыри соединения на пустое состояние), полный набор измерений защиты позволила ей работает хорошо
без любого infulence от внешних непредвиденных аварий.
О ваших продуктах, как раз скажите нам относительные клетки напряжения тока настоящее a или оборудование etc,
мы поможем к recomment самым соответствующим продуктам для вас. или мы конструируем для вас!
PCM 7S для данных по PCM батареи иона li стандартных:
| Нет. | ПАРАМЕТР | Критерий | |
| 1 | Напряжение тока | Зарядное напряжение | DC: 29.4V CC/CV |
| Напряжение тока баланса для одиночной камеры | 4.125±0.025V | ||
| 2 | Настоящий | Баланс настоящий для одиночной камеры | 80±5mA |
| Текущее потребление | ≤25μA | ||
| Maximal непрерывное поручая течение | 12A | ||
| Maximal непрерывный разряда тока | 26A | ||
| 3 | Над предохранением от обязанности | Над напряжением тока обнаружения обязанности для одиночной камеры | 4.25±0.025V |
| Над временем задержки обязанности | 800mS~1200mS | ||
| Над напряжением тока отпуска обязанности для одиночной камеры | 4.15±0.05V | ||
| 4 | Над предохранением от разрядки | Над напряжением тока обнаружения разрядки для одиночной камеры | 2.80±0.03V |
| Над временем задержки обнаружения разрядки | 800~1200mS | ||
| Над напряжением тока отпуска разрядки для одиночной камеры | 3.0±0.025V | ||
| 5 | Над настоящей защитой | Предохранение от перегрузок по току обязанности | 13.33A±10% |
| Задержка перегрузок по току обязанности | 400~600mS | ||
| Перегрузки по току protection1 разрядки | 33.33A±10% | ||
| Задержка time1 обнаружения | 700~1300mS | ||
| Перегрузки по току protection2 разрядки | 66.66A±20% | ||
| Задержка time2 обнаружения | 70~130mS | ||
| Условие отпуска | Отрежьте нагрузку, автоматическое спасение | ||
| 6 | Короткая защита | Условие обнаружения | Внешнее короткое замыкание |
| Время задержки обнаружения | 160~240uS | ||
| Условие отпуска | Отрежьте нагрузку, автоматическое спасение | ||
| 7 | Сопротивление | Сети защиты (MOSFET) | ≤1.67mΩ |
| 8 | Температура | Температурная амплитуда рабочей температуры | -25~+70℃ |
| Диапазон температур хранения | -40~+125℃ | ||
| Обязанность над температурой | 48.5℃±5℃ | ||
| Обязанность под температурой | -5℃±5℃ | ||
| Разрядка над температурой | 70℃±5℃ | ||
| Разрядка под температурой | -25℃±5℃ | ||

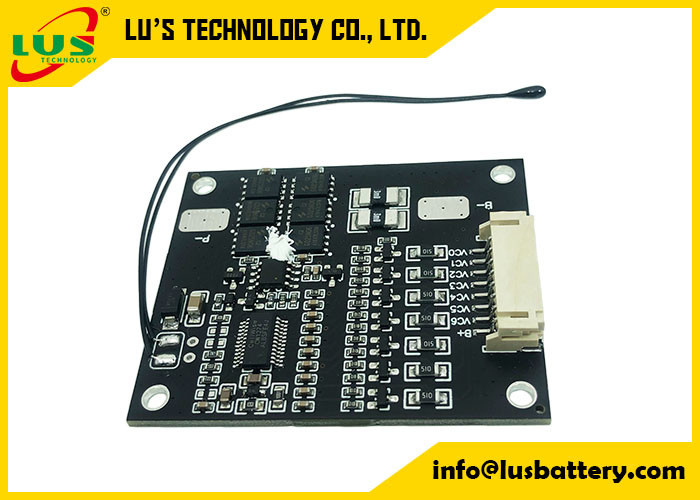

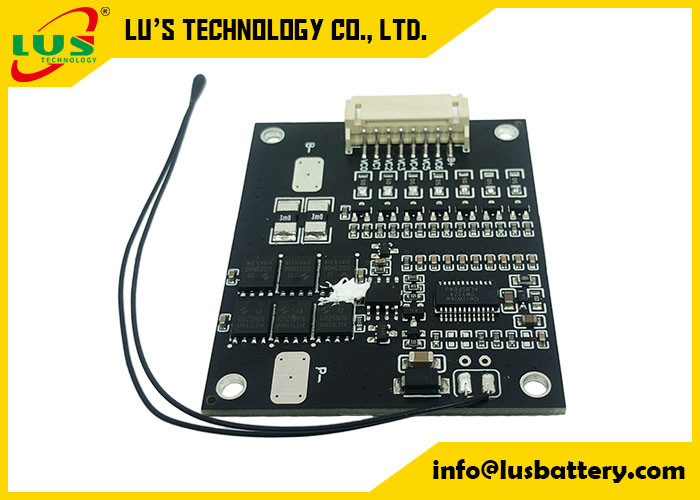

доска 7s12A BMS
