Подробная информация о продукте:
|
Батарея: | блоки батарей Li-иона | Размер: | 74*54 |
---|---|---|---|
Предохранение от температуры IC: | да | Образцы: | доступный |
Клетка батареи: | 18650 / 26650/32700 | Номер детали: | LUS-BMS10 |
Высокий свет: | Полимер 10S 36V BMS Li,Уравновешение 10S 36V BMS клетки,bms иона li 36V 10s |
PCM BMS предохранения от 10s 10A PCB PCM 10S LI-ION 20A для Li-иона 36V 37V/блока батарей Li-полимера 30V 32V LiFePO4 лития

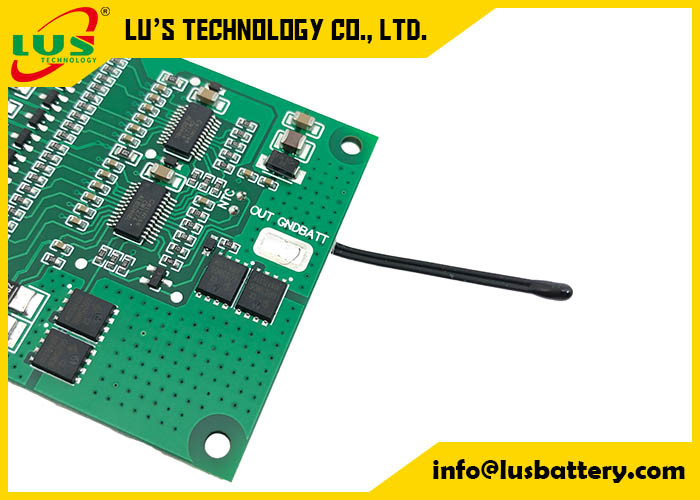

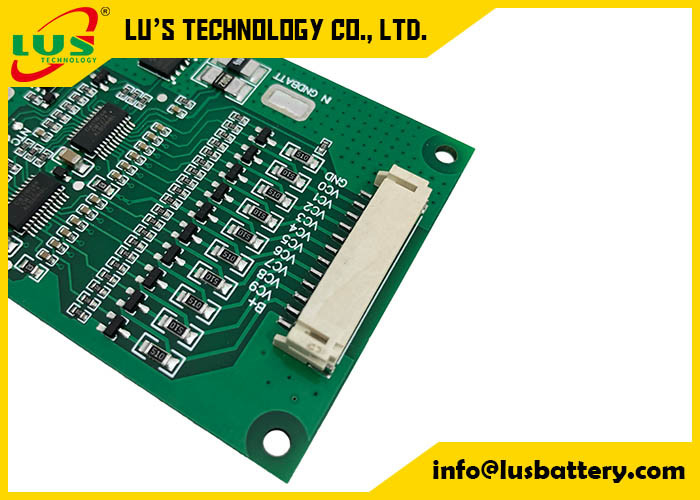

Название продукта: Модуль цепи защиты
Модель никакая: PCM10S
Для лити-иона 10S/блоков батарей полимера/LiFePo4 лития
(3.6V * 10S) батарея & пакеты лития 36V
(3.7V * 10S) батарея & пакеты лития 37V
(4.2V * 10S) батарея & пакеты лития 42V
Цилиндрическая батарея лития (Li-ион)
Призменная батарея полимера лития (Li-Po)
Особенность:
монтажная плата 1.Protection для Li-иона 37V 10S и блока батарей Li-полимера;
2.BMS применяется для 10 батареи клеток Li-ion/Li-polymer последовательно;
3.To предотвращают блоки батарей от начисляют, overdischarge, сверх настоящее, над температурой, короткое замыкание;
баланс клетки 4.With/функция уравновешения;
5.Compatible как с Li-ионом, так и с клетками Li-полимера.
балансируя работы функции 6.How? после того как блок батарей полно поручен. PCM обнаружит напряжение тока каждой клетки и уравновесит более высокое напряжение тока вниз до тех пор пока другие клетки не достигнут такой же уровень напряжения тока. Поэтому, он помогает клеткам имеет более длинный срок службы.
Спецификация (критерий может быть регулируем как custominzed):
Нет. | ПАРАМЕТР | Критерий | |
1 | Напряжение тока | Зарядное напряжение | DC: 42V CC/CV |
Напряжение тока баланса для одиночной камеры | 4.125±0.025V | ||
2 | Настоящий | Баланс настоящий для одиночной камеры | 80±5mA |
Текущее потребление | ≤25μA | ||
Maximal непрерывное поручая течение | 13.6A можно подгонять | ||
Maximal непрерывный разряда тока | 20A можно подгонять | ||
3 | Над предохранением от обязанности | Над напряжением тока обнаружения обязанности для одиночной камеры | 4.25±0.025V |
Над временем задержки обязанности | 800mS~1200mS | ||
Над напряжением тока отпуска обязанности для одиночной камеры | 4.15±0.05V | ||
4 | Над предохранением от разрядки | Над напряжением тока обнаружения разрядки для одиночной камеры | 2.80±0.03V |
Над временем задержки обнаружения разрядки | 800~1200mS | ||
Над напряжением тока отпуска разрядки для одиночной камеры | 3.0±0.025V | ||
5 | Над настоящей защитой | Предохранение от перегрузок по току обязанности | 15A±10% |
Задержка перегрузок по току обязанности | 400~600mS | ||
Перегрузки по току protection1 разрядки | 37.5A±10% c | ||
Задержка time1 обнаружения | 700~1300mS | ||
Перегрузки по току protection2 разрядки | 75A±20% | ||
Задержка time2 обнаружения | 70~130mS | ||
Условие отпуска | Отрежьте нагрузку, автоматическое спасение | ||
6 | Короткая защита | Условие обнаружения | Внешнее короткое замыкание |
Время задержки обнаружения | 160~240uS | ||
Условие отпуска | Отрежьте нагрузку, автоматическое спасение | ||
7 | Сопротивление | Сети защиты (MOSFET) | ≤2mΩ |
8 | Температура | Температурная амплитуда рабочей температуры | -25~+70℃ |
Диапазон температур хранения | -40~+125℃ | ||
Обязанность над температурой | 48.5℃±5℃ | ||
Обязанность под температурой | -5℃±5℃ | ||
Разрядка над температурой | 70℃±5℃ | ||
Разрядка под температурой | -25℃±5℃ |
монтажная плата пакета PCM PCB баланса BMS w доски предохранения от батареи лития Li-иона 10S 36V 15A 20A 25A 30A 18650 Lipo общая гаван:
Функция:
Обнаружьте и защитите батарею от начислите, сверх--dicharge, короткое замыкание перегрузок по току
, температура обнаруживая защиту и auotmatically функцию баланса напряжения тока.
Строение с электронными блоками верхнего сегмента (верхним сегментом IC и MOSFET), простая структура
дизайн позволит ему имеет более стабилизированное качественное проведение работы, гибкое применение (его можно использовать для
батарея серии путем выходить некоторые штыри соединения на пустое состояние), полный набор измерений защиты позволила ей работает хорошо
без любого infulence от внешних непредвиденных аварий.
О ваших продуктах, как раз скажите нам относительные клетки напряжения тока настоящее a или оборудование etc,
мы поможем к recomment самым соответствующим продуктам для вас. или мы конструируем для вас!
