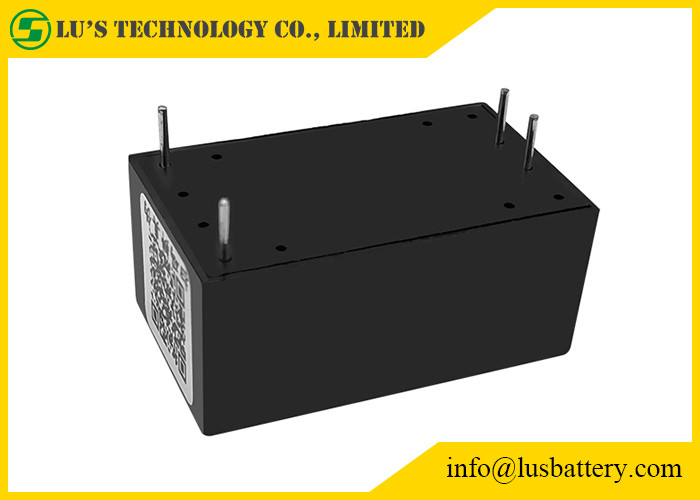

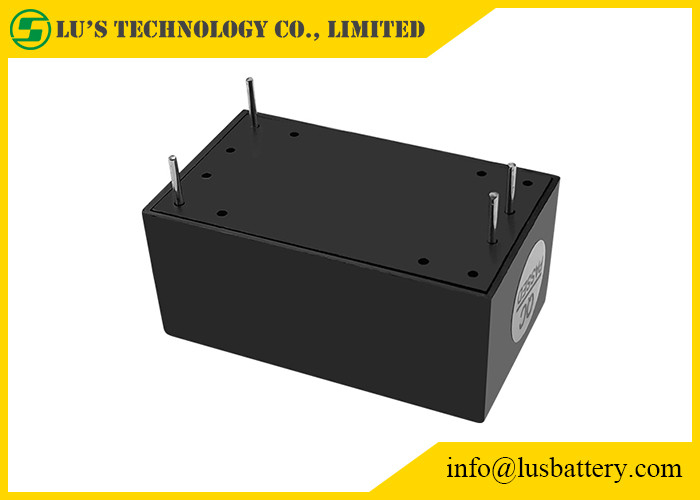

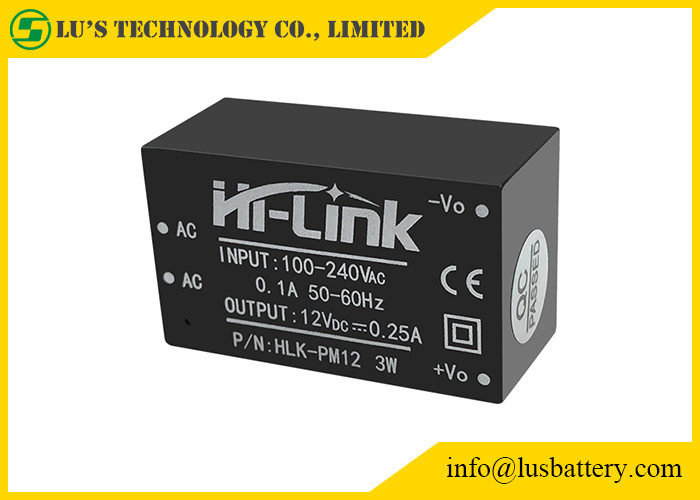

Подробная информация о продукте:
|
Номер детали: | HLK-PM12 | Конфигурация: | изолированный |
---|---|---|---|
Напряжение тока выхода: | 12v | Течение выхода: | 250mA |
Логотип: | Смогите быть подгоняно | Вне положите номер: | Одиночный |
Высокий свет: | Одновыходовой конвертер 250MA,12V изолировало одновыходовой конвертер,Одновыходовые конвертеры DC AC |
Модель НЕТ. | Размер (mm) | Вес (g) | Сила выхода (w) | Напряжение тока выхода (v) | Течение выхода (мамы) | Эффективность % (ТИП) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
PCB
ультра небольшая доска PCB серии 3W
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
Детали | Технические параметры | Блоки | Примечания |
Напряжение тока требуемой производительности нулевой нагрузки | 12.0±0.1 | Vdc | |
Tated максимальной допускаемой нагрузкой напряжение тока выхода | 12.0±0.2 | Vdc | |
Течение максимального выпуска продукции короткого периода времени | ≥350 | мамы | |
Течение максимального выпуска продукции долгого времени | 250 | мамы | |
Стабилизация напряжения | ±0.2 | % | |
Регулировка нагрузки | ±0.5 | % | |
Эффективность низшего напряжения входного сигнала | Vin=115Vac, выход полное load≥73 | % | |
Эффективность высокого напряжения входного сигнала | 3Vin=230Vac, выход полное load≥73 | % | |
Пульсация выхода и шум (mVp-p) | ≤120 расклассифицировало ввод напряжения, максимальную допускаемую нагрузку выхода. С осциллографом ширины полосы частот 20MHz, стороной 10uF нагрузки и измерением емкости кабеля 0.1uF | mV | |
Переключая включено-выключено амплитуда превышения | (Расклассифицированный ввод напряжения, выход плюс нагрузка 10%) ≤5 | %Vo | |
Предохранение от перегрузок по току выхода | Нагрузка 110-150% выхода максимальная | ||
Предохранение от короткого замыкания выхода | Сразу короткое замыкание в нормальной производительности и автоматическом возвращении в нормальное функционирование после удаления короткого замыкания | Не-повреждение ко всему прибору |
Характеристики безопасности:
Продукты 1 конструированные для встречи UL, требований к сертификации безопасности CE.
Безопасность 2 и электромагнитная совместимость
Конструированный с входным сигналом UL 0.5A аттестовал страхование;
Доска PCB используя двухстороннюю медную одетую продукцию плиты, материал для уровня оценки огня 94-V0;
Нормы бесопасности: Соответствие с UL1012, EN60950, UL60950
Напряжение тока изоляции: Я/P-O/P: 2500VAC
Сопротивление изоляции: Я/PO/RH ℃ омы/500VDC 25 70% P> 100M
Кондукция и радиация: исполните с EN55011, EN55022 (CISPR22)
Электростатическая разрядка: Уровень 4 8kV/15kV IEC/EN 61000-4-2
Невосприимчивость радиации RF: IEC/EN 61000-4-3 видят примечание по применению
Дизайн безопасности 3 температур
На комнатной температуре, конденсаторы этой силы, внутренняя поверхность температуры главного конвертера максимальной не превышают 90
℃;
Температура поверхности раковины максимальная не превышает ℃ 60
