Подробная информация о продукте:
|
| Описание: | Модуль силы 20W 5V | Номер модели: | 20M05 |
|---|---|---|---|
| Напряжение тока выхода: | 5V | Течение выхода: | 4000mA |
| Частота выхода: | 50-60Hz | OEM: | Добро пожаловать |
| Доставка: | Море, воздух, epxress | образцы: | доступный |
| Высокий свет: | модуль силы трансформатора 4000mA,модуль силы трансформатора 265Vac,Модуль электропитания UL EMC |
||
Характер продукции:
Ультра-небольшой модуль электропитания серии 20W небольшой том, модуль силы высокой эффективности для клиентов.
Оно имеет преимущество глобального ряда ввода напряжения, низкого повышения температуры, потребления низкой мощности, высокой эффективности, высокой надежности, изоляции etc высокого уровня безопасности.
и широко использует в умном доме, управлении автоматизации, оборудовании связи, аппаратурах и других индустриях.
Ультра-компактный модуль силы:
| Модель НЕТ. | Размер (mm) | Вес (g) | Сила выхода (w) | Напряжение тока выхода (v) | Течение выхода (мамы) | Эффективность % (ТИП) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
чертеж конвертера dc ac 20W:
Характеристика продукта:
1. Ультра тонкий, ультра небольшой, минимальный том в индустрии
2. всеобщий ввод напряжения (90~265Vac)
3. потребление низкой мощности, охрана окружающей среды, пульсация потери<0>
4. нулевой нагрузки низкие и малошумный
5. хорошие короткое замыкание выхода, предохранение от перегрузок по току и само-спасение
6. плотность высокой эффективности и наивысшей мощности
7. 3000Vac изолированное вход-выходом напряжени тока-защитное
8. 100% вызреваний и испытание максимальной допускаемой нагрузки
9. высокая надежность, дизайн длинной жизни, непрерывное рабочее временя больше чем 100000 часов
10. UL встречи, требования к CE; оформление изделия соотвествует теста EMC и безопасности
11. примите клей кондукции жары высококачественной охраны окружающей среды водоустойчивый для того чтобы заполнить уплотнение,
влагостойкий, анти--вибрация, соотвествуйте IP65 доказательства водоустойчивых и пыли
12. Экономическое решение, рентабельное
13. Работа без внешней цепи
14. гарантия 1 года

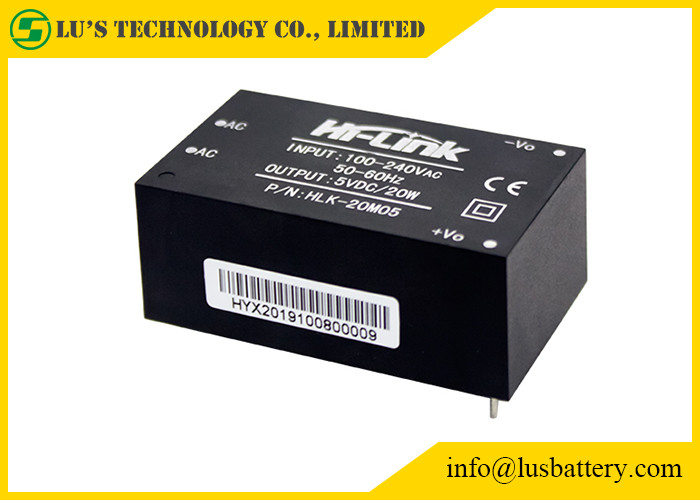

dc HLK 20M05 dc модуля силы
Технический:
| Детали | Технические параметры | Блоки | Примечания |
| Напряжение тока требуемой производительности нулевой нагрузки | 5±0.1 | Vdc | |
| Tated максимальной допускаемой нагрузкой напряжение тока выхода | 5±0.2 | Vdc | |
| Течение максимального выпуска продукции короткого периода времени | ≥4200 | мамы | |
| Течение максимального выпуска продукции долгого времени | 4000 | мамы | |
| Стабилизация напряжения | ±0.2 | % | |
| Регулировка нагрузки | ±0.5 | % | |
| Эффективность низшего напряжения входного сигнала | Vin=115Vac, выход полное load≥80 | % | |
| Эффективность высокого напряжения входного сигнала | Vin=230Vac, выход полное load≥82 | % | |
| Пульсация выхода и шум (mVp-p) | ≤100 расклассифицировало ввод напряжения, максимальную допускаемую нагрузку выхода. С осциллографом ширины полосы частот 20MHz, стороной 10uF нагрузки и измерением емкости кабеля 0.1uF | mV | |
| Переключая включено-выключено амплитуда превышения | (Расклассифицированный ввод напряжения, выход плюс нагрузка 10%) ≤5 | %Vo | |
| Предохранение от перегрузок по току выхода | 150-200% нагрузки максимального выпуска продукции | ||
| Предохранение от короткого замыкания выхода | Сразу короткое замыкание в нормальной производительности и автоматическом возвращении в нормальное функционирование после удаления короткого замыкания | Не-повреждение ко всему прибору |
