Подробная информация о продукте:
|
| Напряжение тока выхода: | 24V | Течение выхода: | 0.42A, 416mA |
|---|---|---|---|
| Ввод напряжения: | 100-240V, 70-350VDC | Расклассифицированная сила: | 90-245 |
| Потеря нулевой нагрузки: | <0> | ЛОГОТИП: | Смогите быть подгоняно |
| МОДУЛЬ СИЛЫ: | 10W 24V | Время выполнения: | 3-5 дней |
| Высокий свет: | Ac DC24v к электропитанию Dc,Ac 0.42A к электропитанию Dc,Hilink 10M24 |
||

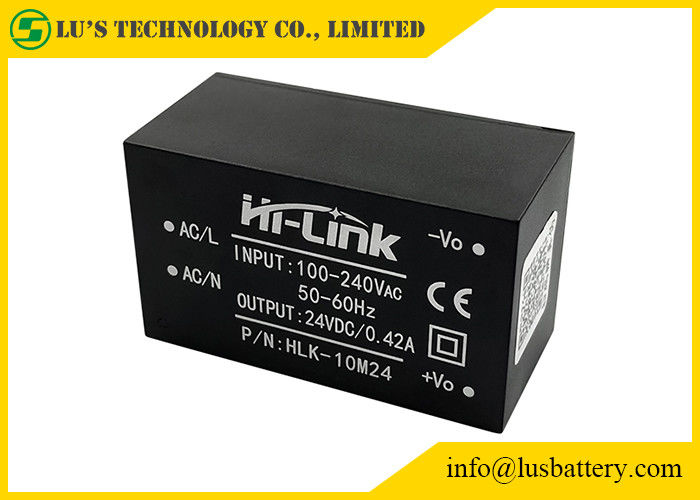

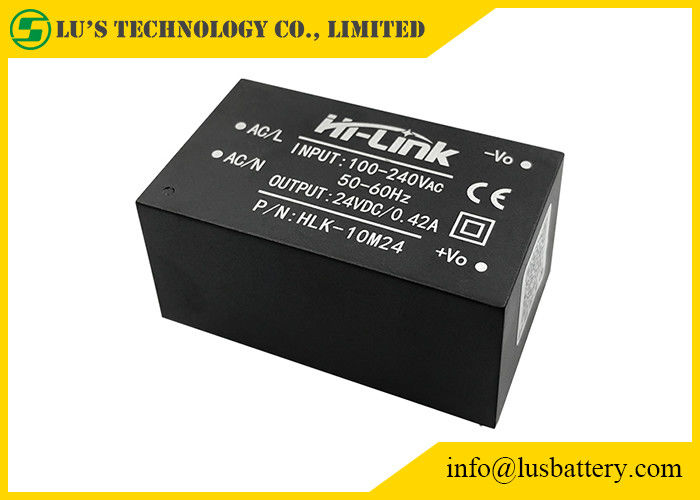

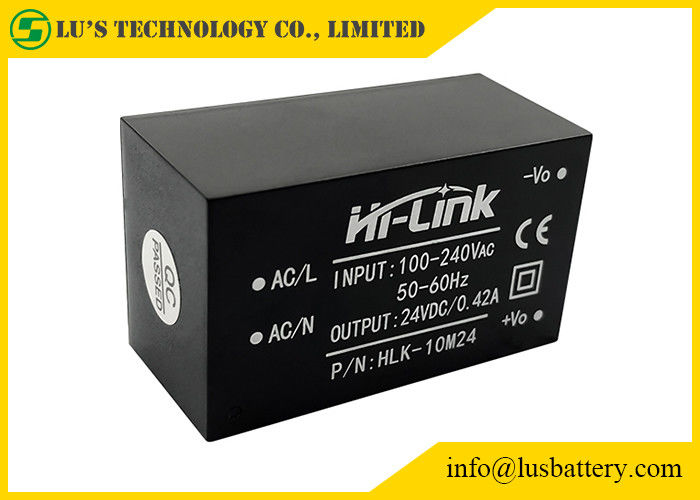

Ультра-компактный модуль силы 10W:
Модуль DC 24v AC для понижение чертежа электропитания силы 10W переключая:
КОНВЕРТЕР DC AC:
| Детали | Технические параметры | Блоки | Примечания |
| Напряжение тока требуемой производительности нулевой нагрузки | 24±0.1 | Vdc | |
| Tated максимальной допускаемой нагрузкой напряжение тока выхода | 24±0.2 | Vdc | |
| Течение максимального выпуска продукции короткого периода времени | ≥480 | мамы | |
| Течение максимального выпуска продукции долгого времени | ≥420 | мамы | |
| Стабилизация напряжения | ±2 | % | |
| Регулировка нагрузки | ±0.5 | % | |
| Пульсация выхода и шум (mVp-p) | ≤70 расклассифицировало ввод напряжения, максимальную допускаемую нагрузку выхода. С осциллографом ширины полосы частот 20MHz, стороной 10uF нагрузки и измерением емкости кабеля 0.1uF | mV | |
| Переключая включено-выключено амплитуда превышения | (Расклассифицированный ввод напряжения, выход плюс нагрузка 10%) ≤5 | %Vo | |
| Предохранение от перегрузок по току выхода | 110-150% нагрузки максимального выпуска продукции | ||
| Предохранение от короткого замыкания выхода | Сразу короткое замыкание в нормальной производительности и автоматическом возвращении в нормальное функционирование после удаления короткого замыкания | Не-повреждение ко всему прибору |
Входные характеристики
(тест на ℃ комнатной температуры 20).
Блок критери по имени деталя технический
Расклассифицированный ввод напряжения 100-240 ВПТ
Ряд ввода напряжения 90-264 ВПТ
Максимальное течение входного сигнала ≤0.2 a
Скачок тока входного сигнала; ≤10 a
максимальный ввод напряжения ≤270 ВПТ
Зарегистрируйте медленную госпожу начала ≤50
Эффективность Vin=110VAc низшего напряжения входного сигнала, вывела наружу полно--load≥ 69%
Эффективность Vin=220VAc входного сигнала высоковольтная, выход полно--load≥ 70%
Долгосрочная надежность MTBF≥100,000 h
Напряжение тока +5±0.1 VDc требуемой производительности нагрузки
Полное напряжение тока +5±0.2 VDc требуемой производительности
Недолгосрочные мамы течения максимального выпуска продукции ≥1000
Мамы ≥600 течения максимального выпуска продукции в течение длительного времени
± 0.2% стабилизации напряжения
± 0.5% нагрузки регулированное
Пульсация и шум выхода
(mVp-p) ≤50
Расклассифицированный ввод напряжения, максимальная допускаемая нагрузка. Используя 20MHz ширины полосы частот,
Конденсатор 10uF и 0.1uF стороны нагрузки, который нужно испытать. mV
VO ≤ 5% амплитуды превышения переключателя (расклассифицированная нагрузка ввода напряжения и выхода плюс 10%)
Предохранение от 150-200% перегрузок по току выхода нагрузки a выхода максимальной
Короткое замыкание на нормальной производительности, автоматически нормальное функционирование предохранения от короткого замыкания выхода сразу резюма после краткости
удаление цепи
инверторы & конвертеры:
| Модель НЕТ. | Размер (mm) | Вес (g) | Сила выхода (w) | Напряжение тока выхода (v) | Течение выхода (мамы) | Эффективность % (ТИП) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
