Подробная информация о продукте:
|
| Сила выхода: | 1 - 50В | Ввод напряжения: | 100~240В |
|---|---|---|---|
| Напряжение тока выхода: | 3.3V | Течение выхода: | 1.5А |
| Тип: | ЛОГИКА ИКС | OEM: | Поддержанный |
| ЛОГОТИП: | Подгонянный | ||
| Высокий свет: | Конвертер Dc Ac Hilink 5M03,конвертер Dc Ac 600mA,Ac 106Kpa к электропитанию Dc |
||
1. Характеристики продукта
1). UL встречи, требования к CE
2). Ультратонкий, ультра-небольшой
3). Весь входной сигнал напряжения тока (AC: 90 | 264V)
4). Низкие пульсация и малошумный
5). Предохранение от перегрузки и короткого замыкания выхода
6). Высокая эффективность, плотность наивысшей мощности
7). Продукт конструирован для того чтобы соотвествовать теста EMC и безопасности
8). Потребление низкой мощности, охрана окружающей среды, потеря нулевой нагрузки <0>
9).100% нагрузки старея и испытывая
10)perio гарантии .1 год
2. Условие окружающей среды
Блок критери по имени деталя технический
℃ температуры -20-+60 деятельности
℃ температуры -40-+80 магазина
Относительная влажность 5 95%
Охлаждая охлаждение теплоизлучением пути
Атмосферное давление 80-106 Kpa
На уровне моря высота ≤2000 m
Коэффициент 10~500Hz вибрации вибрации, 2G10min. /1cycle, 60min.each вдоль x, y, оси z
характеристика 3.Electrical
1. Входные характеристики (тест на ℃ комнатной температуры 20).
Блок критери по имени деталя технический
Расклассифицированный ввод напряжения 100-240 ВПТ
Ряд ввода напряжения 90-264 ВПТ
Максимальное течение входного сигнала ≤0.2 a
Скачок тока входного сигнала; ≤10 a
максимальный ввод напряжения ≤270 ВПТ
Зарегистрируйте медленную госпожу начала ≤50
Эффективность Vin=110VAc низшего напряжения входного сигнала, вывела наружу полно--load≥ 69%
Эффективность Vin=220VAc входного сигнала высоковольтная, выход полно--load≥ 70%
Долгосрочная надежность MTBF≥100,000 h
Напряжение тока +5±0.1 VDc требуемой производительности нагрузки
Полное напряжение тока +5±0.2 VDc требуемой производительности
Недолгосрочные мамы течения максимального выпуска продукции ≥1000
Мамы ≥600 течения максимального выпуска продукции в течение длительного времени
± 0.2% стабилизации напряжения
± 0.5% нагрузки регулированное
Пульсация и шум выхода
(mVp-p) ≤50
Расклассифицированный ввод напряжения, максимальная допускаемая нагрузка. Используя 20MHz ширины полосы частот,
Конденсатор 10uF и 0.1uF стороны нагрузки, который нужно испытать. mV
VO ≤ 5% амплитуды превышения переключателя (расклассифицированная нагрузка ввода напряжения и выхода плюс 10%)
Предохранение от 150-200% перегрузок по току выхода нагрузки a выхода максимальной
Короткое замыкание на нормальной производительности, автоматически нормальное функционирование предохранения от короткого замыкания выхода сразу резюма после удаления короткого замыкания
| Модель НЕТ. | Размер (mm) | Вес (g) | Сила выхода (w) | Напряжение тока выхода (v) | Течение выхода (мамы) | Эффективность % (ТИП) |

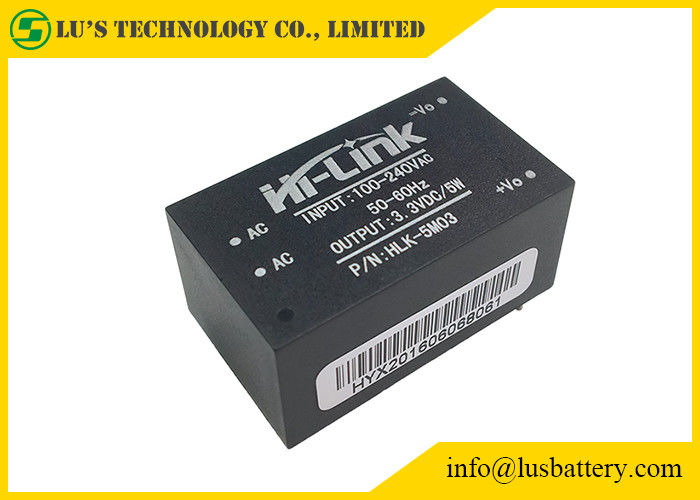

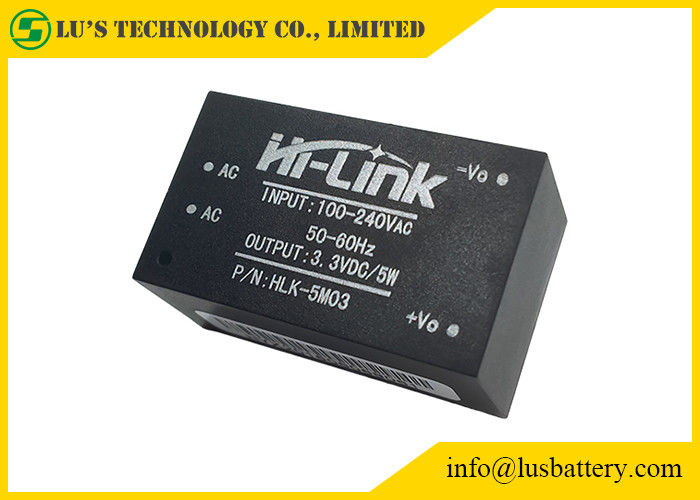

| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 |
| Детали | Технические параметры | Блоки | Примечания |
| Напряжение тока требуемой производительности нулевой нагрузки | 3.3±0.1 | Vdc | |
| Tated максимальной допускаемой нагрузкой напряжение тока выхода | 3.3±0.2 | Vdc | |
| Течение максимального выпуска продукции короткого периода времени | ≥1800 | мамы | |
| Течение максимального выпуска продукции долгого времени | 1500 | мамы | |
| Стабилизация напряжения | ±0.2 | % | |
| Регулировка нагрузки | ±0.5 | % | |
| Эффективность низшего напряжения входного сигнала | Vin=115Vac, выход полное load≥69 | % | |
| Эффективность высокого напряжения входного сигнала | Vin=230Vac, выход полное load≥70 | % | |
| Пульсация выхода и шум (mVp-p) | ≤50 расклассифицировало ввод напряжения, максимальную допускаемую нагрузку выхода. С осциллографом ширины полосы частот 20MHz, стороной 10uF нагрузки и измерением емкости кабеля 0.1uF | mV | |
| Переключая включено-выключено амплитуда превышения | (Расклассифицированный ввод напряжения, выход плюс нагрузка 10%) ≤5 | %Vo | |
| Предохранение от перегрузок по току выхода | Нагрузка 110-150% выхода максимальная | ||
| Предохранение от короткого замыкания выхода | Сразу короткое замыкание в нормальной производительности и автоматическом возвращении в нормальное функционирование после удаления короткого замыкания | Не-повреждение ко всему прибору |
Пакет:
Горячий продукт:
| Тип | Описание | Inputvoltage | Эффективность |
| HLK-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| HLK-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| HLK-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| HLK-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| HLK-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| HLK-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| HLK-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| HLK-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| HLK-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| HLK-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| HLK-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| HLK-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| HLK-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| HLK-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| HLK-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| HLK-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| HLK-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| HLK-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| HLK-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| HLK-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| HLK-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| HLK-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| HLK-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| HLK-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| HLK-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| HLK-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| HLK-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| HLK-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| HLK-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| HLK-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| HLK-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| HLK-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| HLK-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| HLK-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| HLK-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| HLK-40M24 | Powermodule40W24V | 90-265Vac | 90% |
