Подробная информация о продукте:
|
Напряжение тока выхода: | 24V | Течение выхода: | 0.42A, 416mA |
---|---|---|---|
Ввод напряжения: | 100-240V, 70-350VDC | Расклассифицированная сила: | 90-245 |
Потеря нулевой нагрузки: | <0> | ЛОГОТИП: | Смогите быть подгоняно |
Высокий свет: | электропитание DC AC 10w,электропитание DC AC 416mA,HLK-10M24 |

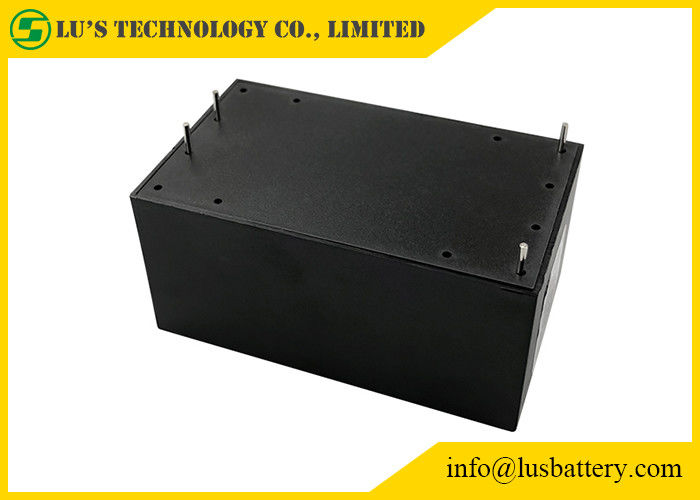

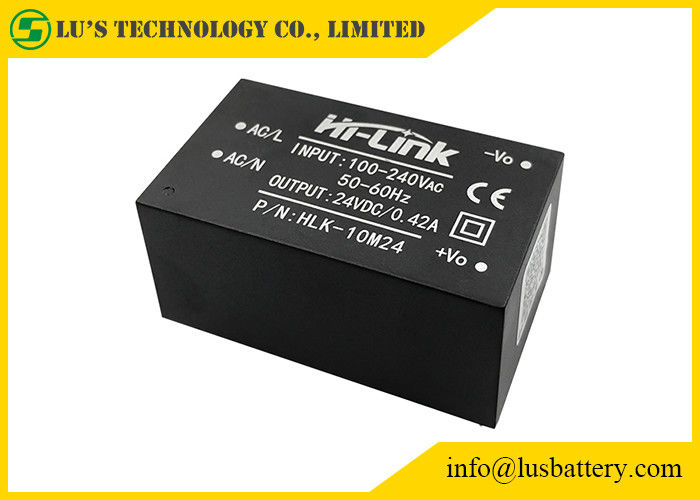

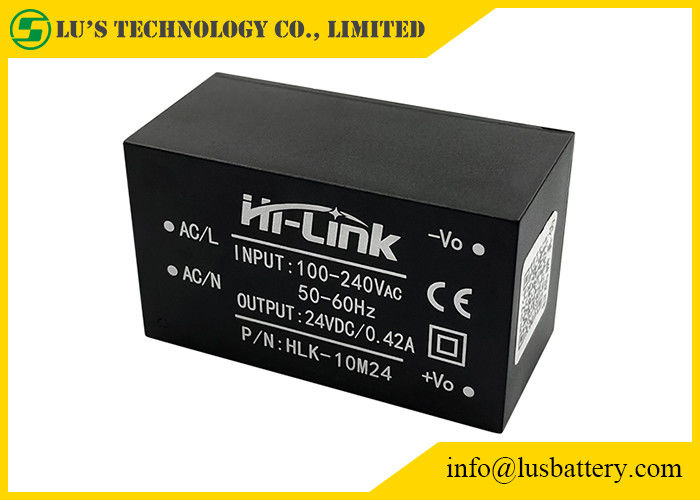

Ультра-компактный модуль силы 10W:
Модуль DC 24v AC для понижение чертежа электропитания силы 10W переключая:
КОНВЕРТЕР DC AC:
Детали | Технические параметры | Блоки | Примечания |
Напряжение тока требуемой производительности нулевой нагрузки | 24±0.1 | Vdc | |
Tated максимальной допускаемой нагрузкой напряжение тока выхода | 24±0.2 | Vdc | |
Течение максимального выпуска продукции короткого периода времени | ≥480 | мамы | |
Течение максимального выпуска продукции долгого времени | ≥420 | мамы | |
Стабилизация напряжения | ±2 | % | |
Регулировка нагрузки | ±0.5 | % | |
Пульсация выхода и шум (mVp-p) | ≤70 расклассифицировало ввод напряжения, максимальную допускаемую нагрузку выхода. С осциллографом ширины полосы частот 20MHz, стороной 10uF нагрузки и измерением емкости кабеля 0.1uF | mV | |
Переключая включено-выключено амплитуда превышения | (Расклассифицированный ввод напряжения, выход плюс нагрузка 10%) ≤5 | %Vo | |
Предохранение от перегрузок по току выхода | 110-150% нагрузки максимального выпуска продукции | ||
Предохранение от короткого замыкания выхода | Сразу короткое замыкание в нормальной производительности и автоматическом возвращении в нормальное функционирование после удаления короткого замыкания | Не-повреждение ко всему прибору |
Входные характеристики
(тест на ℃ комнатной температуры 20).
Блок критери по имени деталя технический
Расклассифицированный ввод напряжения 100-240 ВПТ
Ряд ввода напряжения 90-264 ВПТ
Максимальное течение входного сигнала ≤0.2 a
Скачок тока входного сигнала; ≤10 a
максимальный ввод напряжения ≤270 ВПТ
Зарегистрируйте медленную госпожу начала ≤50
Эффективность Vin=110VAc низшего напряжения входного сигнала, вывела наружу полно--load≥ 69%
Эффективность Vin=220VAc входного сигнала высоковольтная, выход полно--load≥ 70%
Долгосрочная надежность MTBF≥100,000 h
Напряжение тока +5±0.1 VDc требуемой производительности нагрузки
Полное напряжение тока +5±0.2 VDc требуемой производительности
Недолгосрочные мамы течения максимального выпуска продукции ≥1000
Мамы ≥600 течения максимального выпуска продукции в течение длительного времени
± 0.2% стабилизации напряжения
± 0.5% нагрузки регулированное
Пульсация и шум выхода
(mVp-p) ≤50
Расклассифицированный ввод напряжения, максимальная допускаемая нагрузка. Используя 20MHz ширины полосы частот,
Конденсатор 10uF и 0.1uF стороны нагрузки, который нужно испытать. mV
VO ≤ 5% амплитуды превышения переключателя (расклассифицированная нагрузка ввода напряжения и выхода плюс 10%)
Предохранение от 150-200% перегрузок по току выхода нагрузки a выхода максимальной
Короткое замыкание на нормальной производительности, автоматически нормальное функционирование предохранения от короткого замыкания выхода сразу резюма после краткости
удаление цепи
