Описание:
Ультра-небольшое электропитание модуля серии 10W небольш-том, поставка модуля силы DC AC высокой эффективности. Оно имеет преимущества глобального ряда ввода напряжения, низкого повышения температуры, потребления низкой мощности, высокой эффективности, высокой надежности и высокой изоляции безопасности.
Оно широко было использовано в умном доме, управлении автоматизации, коммуникационном оборудовании, инструментировании и других индустриях.
Название продукта
|
dc ac модуля силы
|
Стиль
|
Одновыходовой
|
Бренд
|
Hi-связь или OEM
|
Изоляция
|
3000Vac
|
Материал
|
Пластиковый, PCBA
|
Место продукта
|
Провинция Гуандун, Китай
|
Цвет
|
Черный
|
Режимы упаковки
|
Упакованный в коробках с подносом
|
Размер
|
46.9*27.8*21.8mm
|
Обслуживания после продажи
|
Служба технической поддержки
|
AC к списку трансформатора DC модельному:
Модель НЕТ. |
Размер (mm) |
Вес (g) |
Сила выхода (w) |
Напряжение тока выхода (v) |
Течение выхода (мамы) |
Эффективность % (ТИП) |
HLK-2M03 |
30*16*19 |
18g |
2W |
3,3 |
600 |
69 |
HLK-2M05 |
5 |
400 |
HLK-2M09 |
9 |
230 |
HLK-2M12 |
12 |
170 |
HLK-2M24 |
24 |
84 |
HLK-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
HLK-PM03 |
3,3 |
1000 |
HLK-PM09 |
9 |
330 |
HLK-PM12 |
12 |
250 |
HLK-PM24 |
24 |
125 |
HLK-5M03 |
38*23*18 |
32g |
5W |
3,3 |
1500 |
72 |
HLK-5M05 |
5 |
1000 |
HLK-5M09 |
9 |
560 |
HLK-5M12 |
12 |
450 |
HLK-5M24 |
24 |
208 |
HLK-10M03 |
47*28*22 |
40g |
10W |
3,3 |
3000 |
72 |
HLK-10M05 |
5 |
2000 |
HLK-10M09 |
9 |
1100 |
78 |
HLK-10M12 |
12 |
830 |
HLK-10M24 |
24 |
416 |
HLK-12M12 |
50.8*25.4*15 |
80g |
12W |
12 |
1000 |
86 |
HLK-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
HLK-20M09 |
9 |
2200 |
HLK-20M12 |
12 |
1666 |
HLK-20M15 |
15 |
1300 |
HLK-20M24 |
24 |
833 |
84 |
HLK-30M05 |
56*32*22.5 |
80g |
30W |
5 |
6000 |
89 |
HLK-30M09 |
9 |
3300 |
90 |
HLK-30M12 |
12 |
2500 |
HLK-30M15 |
15 |
2000 |
HLK-30M24 |
24 |
1250 |
HLK-40M05 |
56*32*22.5 |
80g |
40W |
5 |
8000 |
89 |
HLK-40M09 |
9 |
4400 |
90 |
HLK-40M12 |
12 |
3300 |
HLK-40M15 |
15 |
2600 |
HLK-40M24 |
24 |
1600 |
PCB монтажной платы конвертера pcb-держателя dc ac 9V 1.1A:

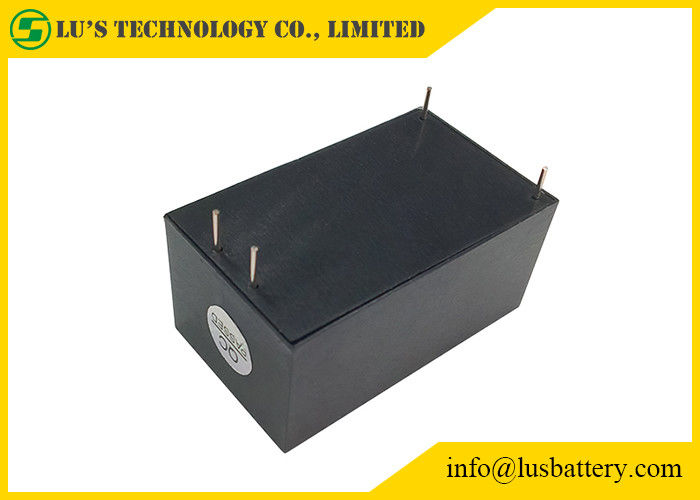

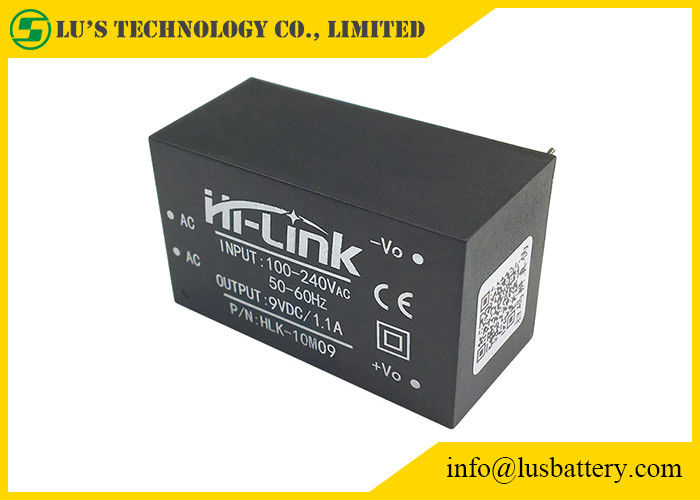

модуль конвертера acdc 9V 10W 1.1A:
Ультра-компактный чертеж модуля силы 10W:
модуль силы hlk10m09 понижение:
Детали |
Технические параметры |
Блоки |
Примечания |
Напряжение тока требуемой производительности нулевой нагрузки |
9.0±0.1 |
Vdc |
|
Tated максимальной допускаемой нагрузкой напряжение тока выхода |
5.0±0.2 |
Vdc |
|
Течение максимального выпуска продукции короткого периода времени |
≥1200 |
мамы |
|
Течение максимального выпуска продукции долгого времени |
≥1100 |
мамы |
|
Стабилизация напряжения |
±2 |
% |
|
Регулировка нагрузки |
±0.5 |
% |
|
Пульсация выхода и шум (mVp-p) |
≤70 расклассифицировало ввод напряжения, максимальную допускаемую нагрузку выхода. С осциллографом ширины полосы частот 20MHz, стороной 10uF нагрузки и измерением емкости кабеля 0.1uF |
mV |
|
Переключая включено-выключено амплитуда превышения |
(Расклассифицированный ввод напряжения, выход плюс нагрузка 10%) ≤5 |
%Vo |
|
Предохранение от перегрузок по току выхода |
110-150% нагрузки максимального выпуска продукции |
|
|
Предохранение от короткого замыкания выхода |
Сразу короткое замыкание в нормальной производительности и автоматическом возвращении в нормальное функционирование после удаления короткого замыкания |
|
Не-повреждение ко всему прибору |
