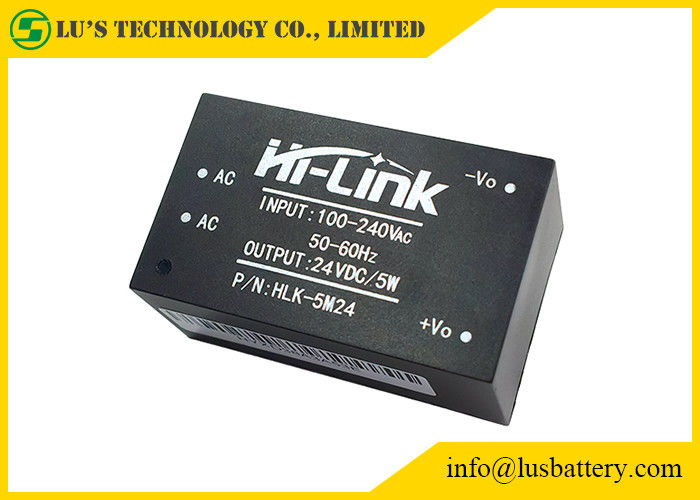

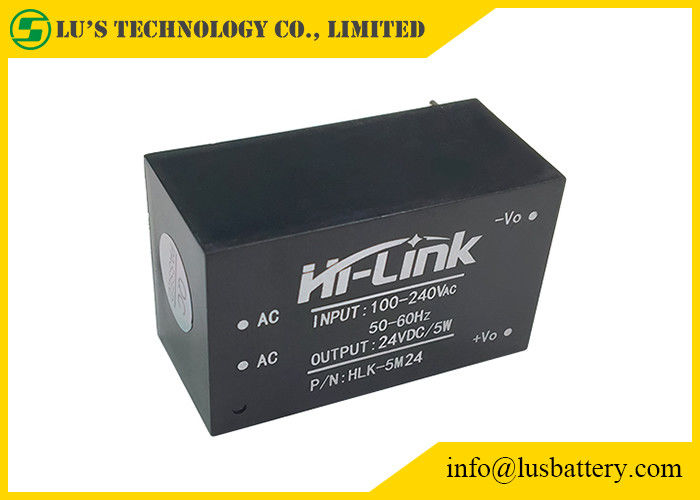

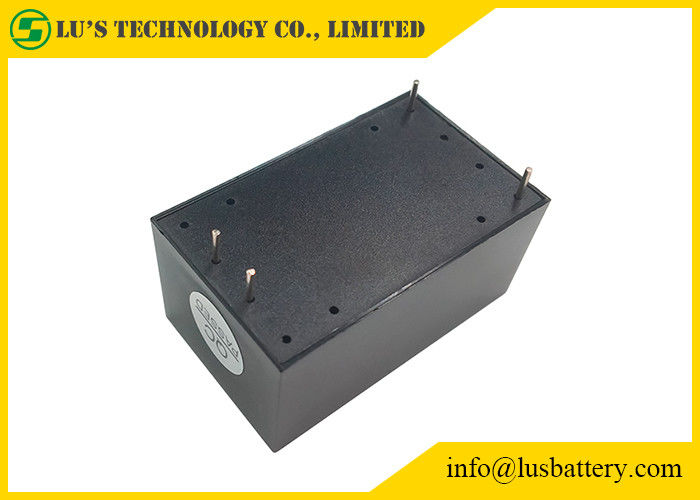

Подробная информация о продукте:
|
| имя: | ультра небольшое электропитание AC/DC | Выход: | 24VDC/5W |
|---|---|---|---|
| Входной сигнал: | 90-264Вак | Напряжение тока выхода: | 24V |
| Сила выхода: | 1 - 50В | Размер: | 38*23*18mm |
| Высокий свет: | Электропитание DC AC 24VDC,электропитание DC AC 5W,HLK-5M24 |
||
Ультра-небольшое электропитание модуля серии 5W небольш-том, поставка odule силы DC AC высокой эффективности.
Оно имеет преимущества глобального ряда ввода напряжения, низкого повышения температуры, потребления низкой мощности, высокой эффективности, высокой надежности и высокой изоляции безопасности.
| Модель НЕТ. | Размер (mm) | Вес (g) | Сила выхода (w) | Напряжение тока выхода (v) | Течение выхода (мамы) | Эффективность % (ТИП) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
| Детали | Технические параметры | Блоки | Примечания |
| Напряжение тока требуемой производительности нулевой нагрузки | 24.0±0.1 | Vdc | |
| Tated максимальной допускаемой нагрузкой напряжение тока выхода | 24.0±0.2 | Vdc | |
| Течение максимального выпуска продукции короткого периода времени | ≥308 | мамы | |
| Течение максимального выпуска продукции долгого времени | 208 | мамы | |
| Стабилизация напряжения | ±0.2 | % | |
| Регулировка нагрузки | ±0.5 | % | |
| Эффективность низшего напряжения входного сигнала | Vin=115Vac, выход полное load≥69 | % | |
| Эффективность высокого напряжения входного сигнала | 3Vin=230Vac, выход полное load≥70 | % | |
| Пульсация выхода и шум (mVp-p) | ≤70 расклассифицировало ввод напряжения, максимальную допускаемую нагрузку выхода. С осциллографом ширины полосы частот 20MHz, стороной 10uF нагрузки и измерением емкости кабеля 0.1uF | mV | |
| Переключая включено-выключено амплитуда превышения | (Расклассифицированный ввод напряжения, выход плюс нагрузка 10%) ≤5 | %Vo | |
| Предохранение от перегрузок по току выхода | Нагрузка 110-150% выхода максимальная | ||
| Предохранение от короткого замыкания выхода | Сразу короткое замыкание в нормальной производительности и автоматическом возвращении в нормальное функционирование после удаления короткого замыкания | Не-повреждение ко всему прибору |
Характеристики безопасности:
Продукты конструированные для встречи UL, требований к сертификации безопасности CE.
Безопасность и электромагнитная совместимость
Конструированный с входным сигналом UL 0.5A аттестовал страхование;
Доска PCB используя двухстороннюю медную одетую продукцию плиты, материал для уровня оценки огня 94-V0;
Нормы бесопасности: Соответствие с UL1012, EN60950, UL60950
Напряжение тока изоляции: Я/P-O/P: 2500VAC
Сопротивление изоляции: Я/PO/RH ℃ омы/500VDC 25 70% P> 100M
Кондукция и радиация: исполните с EN55011, EN55022 (CISPR22)
Электростатическая разрядка: Уровень 4 8kV/15kV IEC/EN 61000-4-2
Невосприимчивость радиации RF: IEC/EN 61000-4-3 видят примечание по применению
Дизайн безопасности температуры
На комнатной температуре, конденсаторы этой силы, внутренняя поверхность температуры главного конвертера максимальной не превышают 90
℃;
Температура поверхности раковины максимальная не превышает ℃ 60
