Подробная информация о продукте:
|
Батарея: | блоки батарей Li-иона | Размер: | 56*46mm |
---|---|---|---|
Температура: | регулировать | Серия: | соответствующий для 4s к 7s |
Клетка батареи: | 18650 / 26650/32700 | Работа настоящая: | Макс 25A |
Высокий свет: | PCM батареи Li-иона,PCM батареи 7S,Умная батарея лития BMS |
Умный Li-ион LiFePo4 BMS 4S-7S с параметром регулируя 4S 7S 8S 12S 13S 14S 15S 16S 17S 20S для батареи лития
Название продукта: Модуль цепи защиты

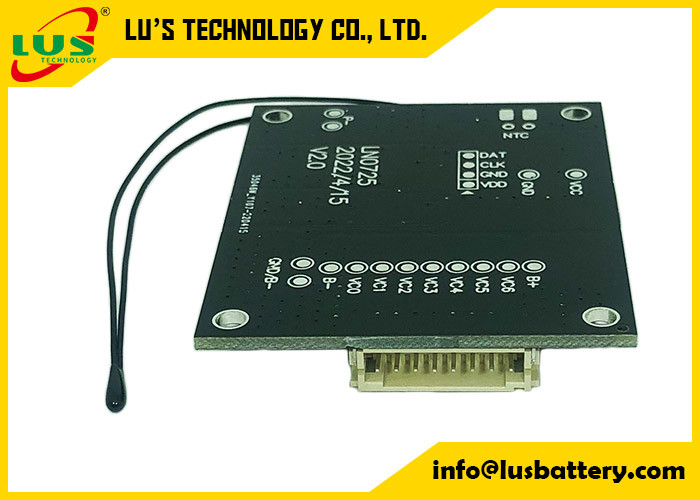

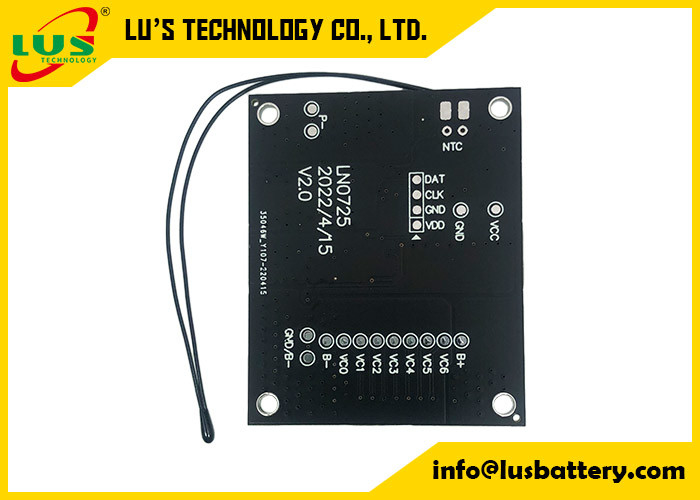

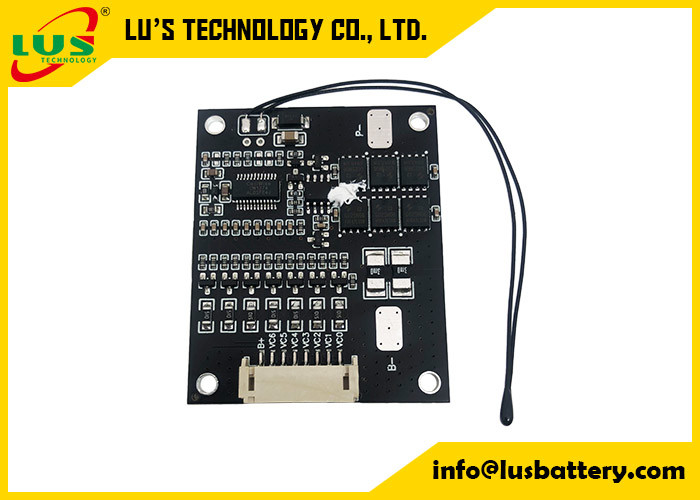

Модель никакая: PCM7S25A LN0725
Соответствующий для 4S к лити-иону 7S/блокам батарей полимеру/LiFePo4 лития
Особенность:
монтажная плата 1.Protection для Li-иона 37V 10S и блока батарей Li-полимера;
2.BMS применяется для 10 батареи клеток Li-ion/Li-polymer последовательно;
3.To предотвращают блоки батарей от начисляют, overdischarge, сверх настоящее, над температурой, короткое замыкание;
баланс клетки 4.With/функция уравновешения;
5.Compatible как с Li-ионом, так и с клетками Li-полимера.
балансируя работы функции 6.How? после того как блок батарей полно поручен. PCM обнаружит напряжение тока каждой клетки и уравновесит более высокое напряжение тока вниз до тех пор пока другие клетки не достигнут такой же уровень напряжения тока. Поэтому, он помогает клеткам имеет более длинный срок службы.
Все функции могут быть выбрать как следовать:
1) Обнаружение выключения (ее можно запереть когда извлекл PCM из блока батарей, для избежания аварий безопасности причиненных потребителями несанкционированной разборкой или заменой)
2) Статистика MOS overtemperature времен защиты (оно может запереть вверх после n приурочивает overtemperature защиту для избежания аварий безопасности причиненных перегрузкой потребителя)
3) Сила на приурочивать (оно может запереть вверх после лет бежать, его n значит что мы может конструировать время замка зависит от срока службы батарей, тогда потребитель не может заменить батареи сами по себе)
4) Считающ времена разряда (он может конструировать замок вверх после n рас обязанность и разрядка, после этого если не может быть конец работы срока службы батарей), то
5) Добавьте зуммер (он может сделать звук для того чтобы напомнить, что потребитель поручил когда батарея хранится в течение длительного времени, напряжение тока слишком низкие должные к саморазряжению защитить батареи)
6) Уникальный ID (уникальный номер ID можно добавить к каждой доске для вычерчивания продукта)
7) Связь UART (сообщение с ПК можно осуществить, к устанавливать и просмотру данные вышеуказанных деталей 1-6 перед доставкой)
8) Функция Bluetooth, тогда вы можете проверить состояние батарей вашим телефоном
Спецификация (критерий может быть регулируем как custominzed):
Нет. | ПАРАМЕТР | Критерий | |
1 | Напряжение тока | Зарядное напряжение | DC: 29.4V CC/CV |
Напряжение тока баланса для одиночной камеры | 4.125±0.025V | ||
2 | Настоящий | Баланс настоящий для одиночной камеры | 80±5mA |
Текущее потребление | ≤25μA | ||
Maximal непрерывное поручая течение | 12A | ||
Maximal непрерывный разряда тока | 26A | ||
3 | Над предохранением от обязанности | Над напряжением тока обнаружения обязанности для одиночной камеры | 4.25±0.025V |
Над временем задержки обязанности | 800mS~1200mS | ||
Над напряжением тока отпуска обязанности для одиночной камеры | 4.15±0.05V | ||
4 | Над предохранением от разрядки | Над напряжением тока обнаружения разрядки для одиночной камеры | 2.80±0.03V |
Над временем задержки обнаружения разрядки | 800~1200mS | ||
Над напряжением тока отпуска разрядки для одиночной камеры | 3.0±0.025V | ||
5 | Над настоящей защитой | Предохранение от перегрузок по току обязанности | 13.33A±10% |
Задержка перегрузок по току обязанности | 400~600mS | ||
Перегрузки по току protection1 разрядки | 33.33A±10% | ||
Задержка time1 обнаружения | 700~1300mS | ||
Перегрузки по току protection2 разрядки | 66.66A±20% | ||
Задержка time2 обнаружения | 70~130mS | ||
Условие отпуска | Отрежьте нагрузку, автоматическое спасение | ||
6 | Короткая защита | Условие обнаружения | Внешнее короткое замыкание |
Время задержки обнаружения | 160~240uS | ||
Условие отпуска | Отрежьте нагрузку, автоматическое спасение | ||
7 | Сопротивление | Сети защиты (MOSFET) | ≤1.67mΩ |
8 | Температура | Температурная амплитуда рабочей температуры | -25~+70℃ |
Диапазон температур хранения | -40~+125℃ | ||
Обязанность над температурой | 48.5℃±5℃ | ||
Обязанность под температурой | -5℃±5℃ | ||
Разрядка над температурой | 70℃±5℃ | ||
Разрядка под температурой | -25℃±5℃ |
Другое преимущество:
Обнаружьте и защитите батарею от начислите, сверх--dicharge, короткое замыкание перегрузок по току
, температура обнаруживая защиту и auotmatically функцию баланса напряжения тока.
Строение с электронными блоками верхнего сегмента (верхним сегментом IC и MOSFET), простая структура
дизайн позволит ему имеет более стабилизированное качественное проведение работы, гибкое применение (его можно использовать для
батарея серии путем выходить некоторые штыри соединения на пустое состояние), полный набор измерений защиты позволила ей работает хорошо
без любого infulence от внешних непредвиденных аварий.
О ваших продуктах, как раз скажите нам относительные клетки напряжения тока настоящее a или оборудование etc,
мы поможем к recomment самым соответствующим продуктам для вас. или мы конструируем для вас!
Изображение:
