Подробная информация о продукте:
|
Название продукта: | Модуль силы DC AC | Сила: | 10W |
---|---|---|---|
Вес: | 40g | Размер: | 47*30*22mm |
Напряжение тока выхода: | 3.3vdc | Образцы: | Доступный |
Высокий свет: | контролируемый переключателем модуль силы 10W,Контролируемый переключателем модуль силы 3.3VDC,HLK-10M03 |
Имя:

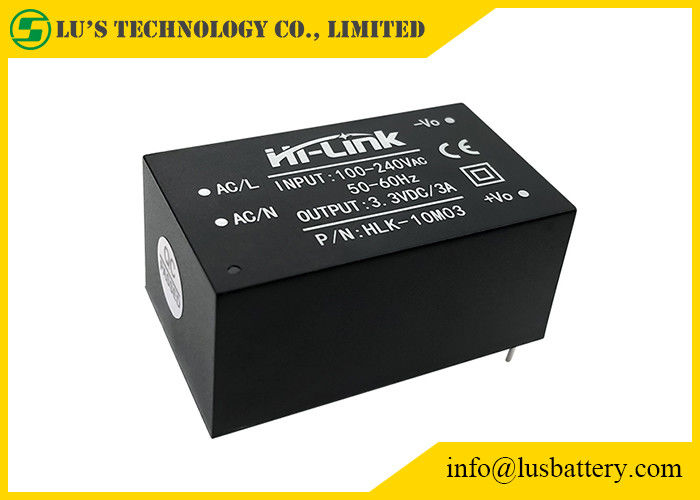

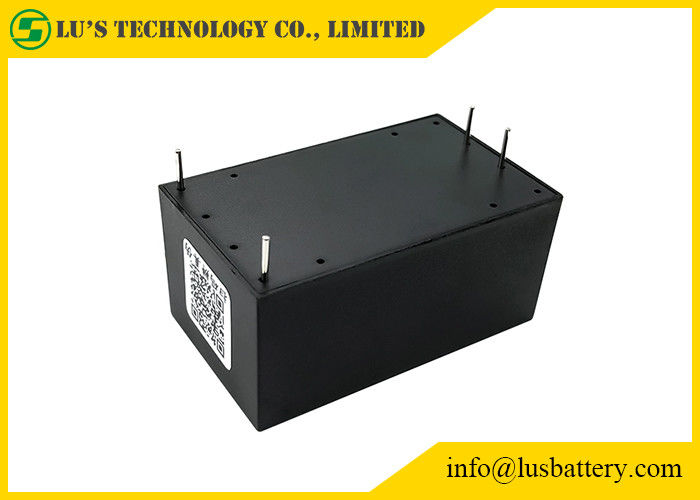

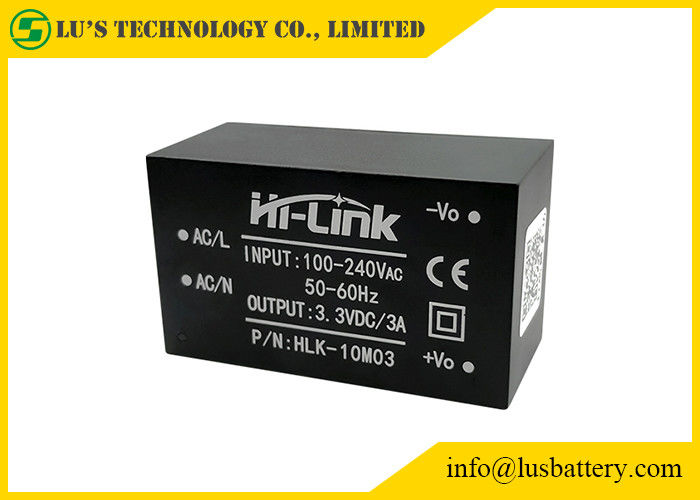

Ультра-компактный модуль силы 10W
Миниатюрный модуль электропитания серии
Ультра-небольшой модуль электропитания серии 10W небольшой том, модуль силы высокой эффективности.
Оно имеет преимущество глобального ряда ввода напряжения, низкого повышения температуры, потребления низкой мощности, высокой эффективности, высокой надежности, изоляции etc. высокого уровня безопасности,
и широко использует в умном доме, управлении автоматизации, оборудовании связи, аппаратурах и других индустриях.
Модель НЕТ. | Размер (mm) | Вес (g) | Сила выхода (w) | Напряжение тока выхода (v) | Течение выхода (мамы) | Эффективность % (ТИП) |
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 |
Характеристика выхода:
Детали | Технические параметры | Блоки | Примечания |
Напряжение тока требуемой производительности нулевой нагрузки | 3.3±0.1 | Vdc | |
Tated максимальной допускаемой нагрузкой напряжение тока выхода | 3.3±0.2 | Vdc | |
Течение максимального выпуска продукции короткого периода времени | ≥3000 | мамы | |
Течение максимального выпуска продукции долгого времени | ≥3300 | мамы | |
Стабилизация напряжения | ±2 | % | |
Регулировка нагрузки | ±0.5 | % | |
Пульсация выхода и шум (mVp-p) | ≤50 расклассифицировало ввод напряжения, максимальную допускаемую нагрузку выхода. С осциллографом ширины полосы частот 20MHz, стороной 10uF нагрузки и измерением емкости кабеля 0.1uF | mV | |
Переключая включено-выключено амплитуда превышения | (Расклассифицированный ввод напряжения, выход плюс нагрузка 10%) ≤5 | %Vo | |
Предохранение от перегрузок по току выхода | 110-150% нагрузки максимального выпуска продукции | ||
Предохранение от короткого замыкания выхода | Сразу короткое замыкание в нормальной производительности и автоматическом возвращении в нормальное функционирование после удаления короткого замыкания | Не-повреждение ко всему прибору |
чертеж ac dc conversor 10W:
ac к трансформатору dc:
Модель НЕТ. | Размер (mm) | Вес (g) | Сила выхода (w) | Напряжение тока выхода (v) | Течение выхода (мамы) | Эффективность % (ТИП) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
