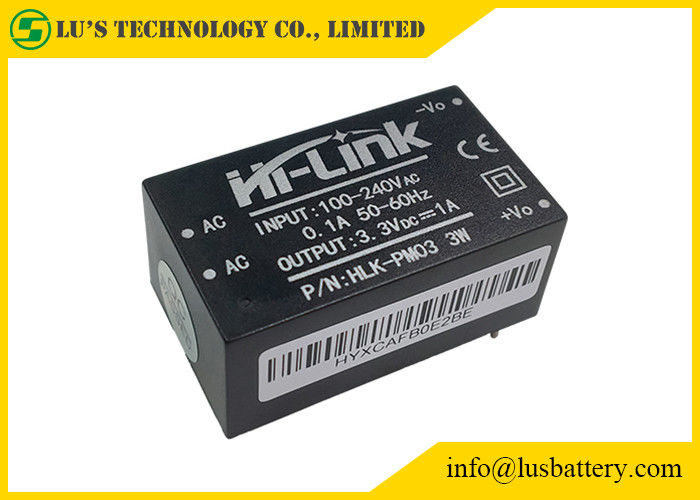

Подробная информация о продукте:
|
| имя: | электропитание pcb dc ac | Частота выхода: | 50/60HZ |
|---|---|---|---|
| Течение выхода: | 1A | Тип выхода: | Одиночный |
| размер: | 34*20*15mm | Вес: | 20g |
| Рабочая температура: | -25~60 | Входной сигнал: | 90~265Vac |
| Высокий свет: | модули силы DC AC 3W,модули силы DC AC 3.3V,HLK-PM03 |
||
|
Детали
|
Технические параметры
|
Блоки
|
Примечания
|
|
Работая температура
|
-25-+60
|
℃
|
|
|
Температура хранения
|
-40-+80
|
℃
|
|
|
Относительная влажность
|
5-95
|
%
|
|
|
Термальные методы
|
Естественный охлаждать
|
|
|
|
Атмосферное давление
|
80-106
|
Kpa
|
|
|
Высота
|
≤2000
|
m
|
|
|
Вибрация
|
Коэффициент 10~500Hz вибрации, 2G10min. /1cycle, 60min.each вдоль x, y, оси z
|
|
Требования к встреч для вторичного транспорта дороги
|
Ультра-небольшое электропитание модуля серии 3W небольш-том, поставка odule силы DC AC высокой эффективности.
Оно имеет преимущества глобального ряда ввода напряжения, низкого повышения температуры, потребления низкой мощности, высокой эффективности, высокой надежности и высокой изоляции безопасности.
Оно широко было использовано в умном доме, управлении автоматизации, коммуникационном оборудовании, инструментировании и других индустриях.
| Имя деталя | Технические критерии | Блок |
| Расклассифицированный ввод напряжения | 100-240 | ВПТ |
| Ряд ввода напряжения | 90-264 | ВПТ |
| Максимальное течение входного сигнала | ≤0.2 | |
| Скачок тока входного сигнала | ; ≤10 | |
| максимальный ввод напряжения | ≤270 | ВПТ |
| Впишите медленное начало | ≤50 | госпожа |
| Эффективность низшего напряжения входного сигнала | Vin=110VAc, выход full-load≥69 | % |
| Эффективность высокого напряжения входного сигнала | Vin=220VAc, выход full-load≥70 | % |
| Долгосрочная надежность | MTBF≥100,000 | h |
| Напряжение тока требуемой производительности нагрузки | +3.3±0.1 |
VDc |
| Полное напряжение тока требуемой производительности | +3.3±0.2 |
VDc |
| Недолгосрочное течение максимального выпуска продукции | ≥1200 | мамы |
| Течение максимального выпуска продукции в течение длительного времени | ≥1000 | мамы |
| Стабилизация напряжения | ±0.2 | % |
| Регулировка нагрузки | ±0.5 | % |
| Пульсация и шум выхода (mVp-p) |
≤70 Расклассифицированный ввод напряжения, максимальная допускаемая нагрузка. Используя 20MHz ширины полосы частот, Конденсатор 10uF и 0.1uF стороны нагрузки, который нужно испытать. |
mV |
| Амплитуда превышения переключателя | (Расклассифицированная нагрузка ввода напряжения и выхода плюс 10%) ≤5 | %VO |
| Предохранение от перегрузок по току выхода | 150-200% нагрузки выхода максимальной | |
| Предохранение от короткого замыкания выхода | Сразу короткое замыкание на нормальной производительности, автоматически нормальное функционирование резюма после удаления короткого замыкания |
| Детали | Технические параметры | Блоки | Примечания |
| Напряжение тока требуемой производительности нулевой нагрузки | 3.3±0.1 | Vdc | |
| Tated максимальной допускаемой нагрузкой напряжение тока выхода | 3.3±0.2 | Vdc | |
| Течение максимального выпуска продукции короткого периода времени | ≥1100 | мамы | |
| Течение максимального выпуска продукции долгого времени | 1000 | мамы | |
| Стабилизация напряжения | ±0.2 | % | |
| Регулировка нагрузки | ±0.5 | % | |
| Эффективность низшего напряжения входного сигнала | Vin=115Vac, выход полное load≥72 | % | |
| Эффективность высокого напряжения входного сигнала | Vin=230Vac, выход полное load≥72 | % | |
| Пульсация выхода и шум (mVp-p) | ≤100 расклассифицировало ввод напряжения, максимальную допускаемую нагрузку выхода. С осциллографом ширины полосы частот 20MHz, стороной 10uF нагрузки и измерением емкости кабеля 0.1uF | mV | |
| Переключая включено-выключено амплитуда превышения | (Расклассифицированный ввод напряжения, выход плюс нагрузка 10%) ≤5 | %Vo | |
| Предохранение от перегрузок по току выхода | Нагрузка 110-150% выхода максимальная | ||
| Предохранение от короткого замыкания выхода | Сразу короткое замыкание в нормальной производительности и автоматическом возвращении в нормальное функционирование после удаления короткого замыкания | Не-повреждение ко всему прибору |
| Модель НЕТ. | Размер (mm) | Вес (g) | Сила выхода (w) | Напряжение тока выхода (v) | Течение выхода (мамы) | Эффективность % (ТИП) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
